WISETREE est un fabricant et fournisseur professionnel de connecteurs bimétalliques en Chine, fournissant des connecteurs cuivre-aluminium pour la distribution d’électricité, le raccordage de câbles et les installations électriques industrielles. Dans le cadre de notreFabricant de connecteurs de câblesnous fournissons des connecteurs Cu-Al, des connecteurs bimétalliques à compression, des connecteurs réducteurs, des connecteurs à broches et des produits de connexion de transition pour des conducteurs électriques compatibles en cuivre et en aluminium.
Notre gamme de connecteurs bimétalliques comprend les séries CAU, BCRL, DSL, PBL-A, PBL-B et GTL. Ces connecteurs en cuivre-aluminium sont sélectionnés selon le matériau du conducteur, la section transversale du câble, la structure de connexion et les besoins d’installation. WISETREE fournit des modèles de produits standards et prend en charge les demandes personnalisées de connecteurs bimétalliques basées sur des plans techniques et des spécifications du projet.
Que vous ayez besoin de connecteurs de câbles aluminium-cuivre pour des projets de distribution d’électricité, des connexions d’équipements ou des achats en gros, WISETREE peut vous aider dans la sélection des produits, les spécifications dimensionnelles, les échantillons et les devis de commandes en gros.
Gamme de produits de connecteurs bimétalliques
WISETREE propose six séries de connecteurs bimétalliques couvrant différents besoins de transition cuivre-aluminium. Comparez les types de connexion ci-dessous pour sélectionner des produits de connecteurs Cu-Al adaptés.
| Série de produits |
Type de connexion |
Focus de sélection |

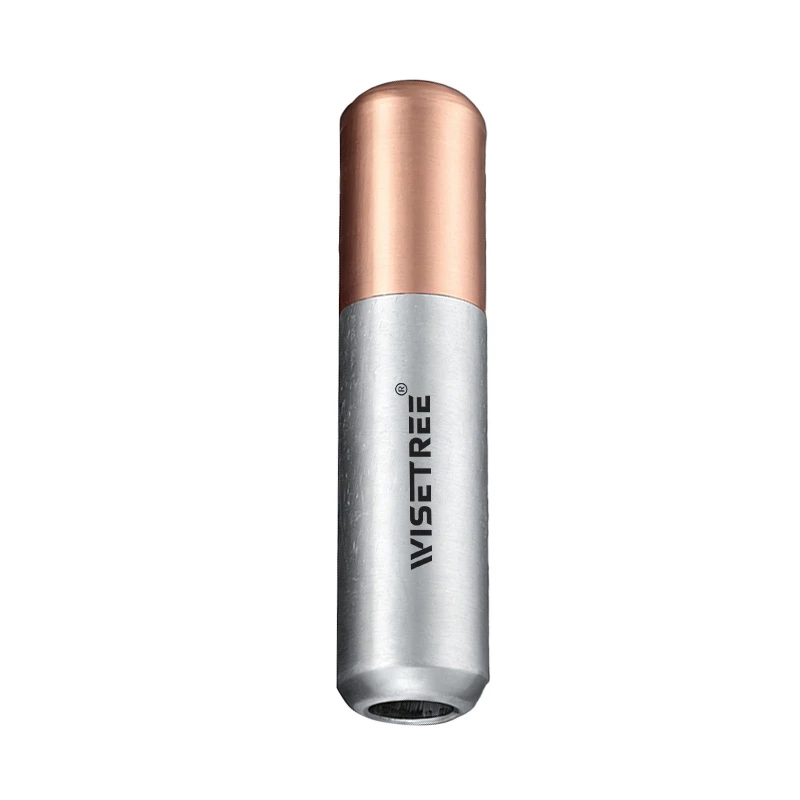

| Connecteur bimétallique CAU |
Série de connecteurs Cu-Al |
Géométrie du connecteur, interface conducteur ou terminal, compatibilité des matériaux et exigences d’installation. |

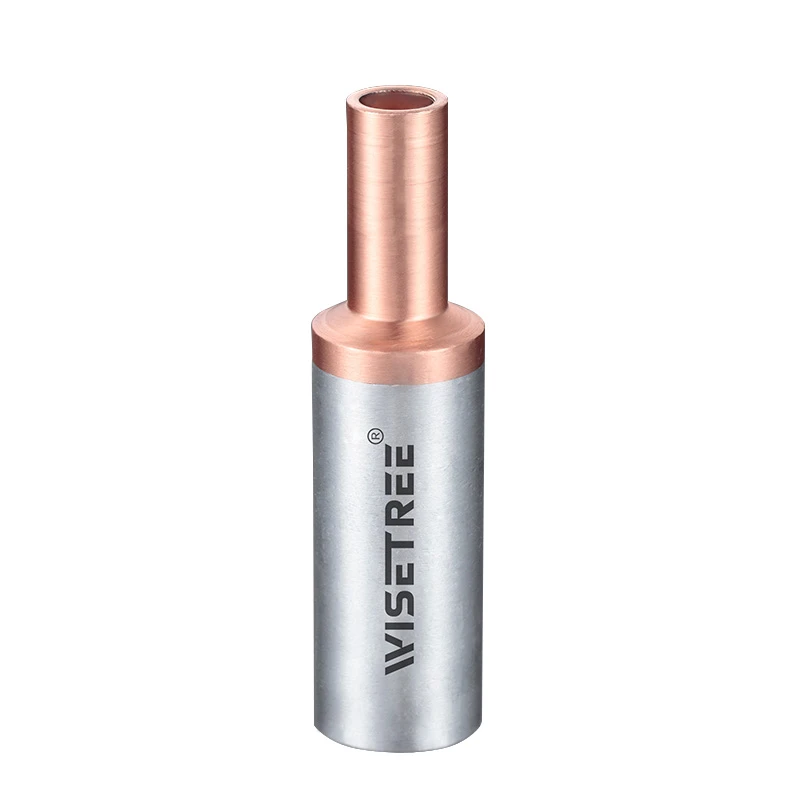

| Connecteur bimétallique BCRL |
Sertissage bimétallique et connecteur réducteur |
Différentes sections transversales de conducteurs, réduisant la structure et les besoins en compression. |
| Connecteur bimétallique GTL |
Connecteur de transition cuivre-aluminium |
Dimensions du conducteur à deux faces, longueur du connecteur et conception de transition. |
| Connecteur bimétallique PBL-A |
Connecteur Cu-Al de type broche |
Dimensions de la broche, entrée du conducteur et compatibilité des bornes d’équipement. |
| Connecteur bimétallique PBL-B |
Connecteur Cu-Al de type broche |
Structure des broches, différences dimensionnelles et interface de connexion. |
| Connecteur bimétallique DSL |
Connecteur bimétallique de type tige |
Dimensions de la tige, géométrie de connexion et exigences du terminal d’équipement. |
Pour les raccords de transition câble-à-câble, examinez la série GTL et les connecteurs BCRL réducteurs appropriés. Pour les connexions électriques de type broche ou de type tige, comparez PBL-A, PBL-B et DSL selon les dimensions des bornes d’équipement. La série CAU doit être sélectionnée à l’aide de son dessin de connexion spécifique au produit.
Spécifications des connecteurs bimétalliques et tailles disponibles
Les connecteurs bimétalliques doivent correspondre aux deux côtés de la connexion électrique. Pour les raccords de transition cuivre-aluminium, vérifiez séparément les spécifications des conducteurs côté aluminium et côté cuivre.
| Spécification |
Informations de sélection |
| Série de produits |
CAU / BCRL / DSL / PBL-A / PBL-B / GTL |
| Taille du conducteur en aluminium |
Section transversale requise en mm² ou désignation équivalente du câble. |
| Taille du conducteur en cuivre |
Nécessite des dimensions de section transversale ou d’interface terminale du conducteur en cuivre. |
| Construction du conducteur |
Solide, bricolé, compacté ou flexible, là où le modèle est soutenu. |
| Longueur du connecteur |
Longueur totale L (mm). |
| Diamètres des connecteurs |
Dimensions spécifiques au modèle D1, d1, D2 et d2. |
| Dimensions de la goupille / tige |
Diamètre, longueur et dimensions de l’interface de connexion de la broche. |
| Matériel |
Spécifie les qualités de cuivre et d’aluminium. |
| Structure de liaison |
Conception de transition cuivre-aluminium spécifique au modèle. |
| Méthode d’installation |
Compression ou méthode de connexion du terminal d’équipement spécifiée. |
| Norme applicable |
Normes spécifiques au modèle et exigences du projet. |

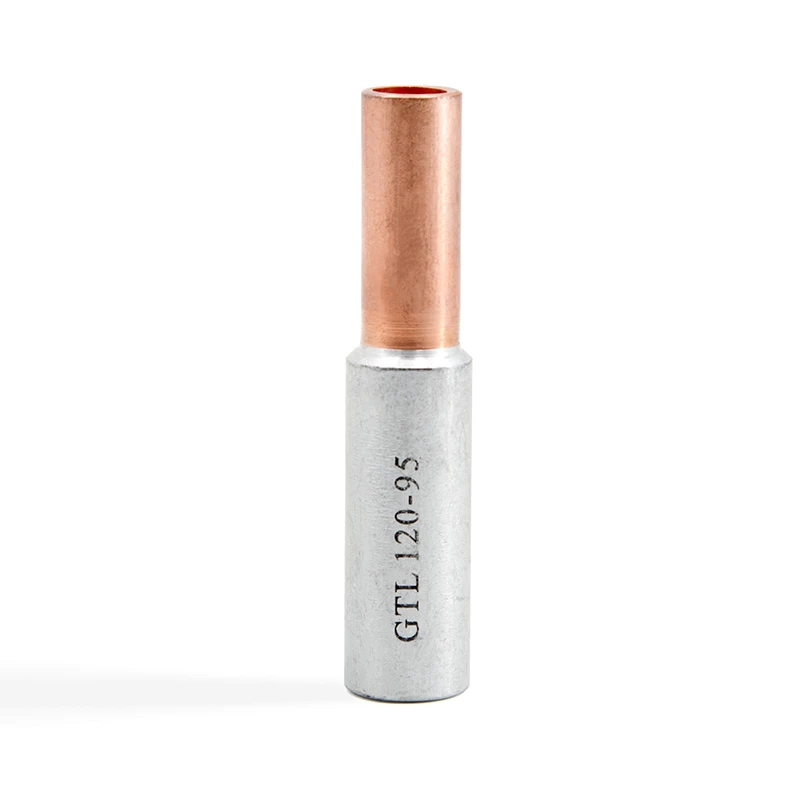

Dimensions du connecteur bimétallique GTL
La série de connecteurs bimétalliques WISETREE GTL inclut des modèles de transition avec différentes dimensions à chaque extrémité. Certaines dimensions publiées sont listées ci-dessous.
| Modèle GTL |
L (mm) |
D1 (mm) |
d1 (mm) |
D2 (mm) |
d2 (mm) |
| GTL 16/10 |
70 |
10 |
6.5 |
9 |
5.7 |
| GTL 25/16 |
75 |
12 |
7.5 |
10 |
6.5 |
| GTL 70/50 |
98 |
18 |
11.5 |
14 |
10 |
| GTL 95/70 |
106 |
21 |
13.5 |
16 |
11.5 |
| GTL 150/120 |
115 |
25 |
16.5 |
20 |
15 |
| GTL 240/185 |
130 |
30 |
21 |
24 |
18.5 |
| GTL 400/300 |
150 |
38 |
26.5 |
30 |
23.5 |
Note :Les dimensions suivent le tableau produit GTL publié par WISETREE. Confirmez les assignations de dimensions côté aluminium et côté cuivre à l’aide du dessin technique correspondant. D’autres dimensions peuvent être évaluées pour personnalisation.
Dimensions du connecteur de broche bimétallique PBL-A
La série PBL-A comprend des connecteurs bimétalliques de type broche pour des interfaces terminales électriques adaptées. Les dimensions sélectionnées du catalogue sont indiquées ci-dessous.
| Modèle |
L (mm) |
D (mm) |
D1 (mm) |
d1 (mm) |
D (mm) |
| PBL-16A |
56 |
12.0 |
5.8 |
9.5 |
6.0 |
| PBL-35A |
70 |
14.0 |
8.0 |
11.0 |
7.0 |
| PBL-70A |
87 |
18.0 |
11.0 |
14.5 |
9.0 |
| PBL-95A |
91 |
21.0 |
12.5 |
14.5 |
12.0 |
| PBL-150A |
108 |
25.0 |
16.5 |
15.5 |
12.0 |
| PBL-240A |
113 |
32.0 |
21.0 |
19.5 |
14.0 |
Pour les connecteurs de broches PBL-A et PBL-B, vérifiez les dimensions des broches et la compatibilité des bornes d’équipement avant de commander. D’autres tailles peuvent être examinées selon les plans clients et les exigences de fabrication.
Comment sélectionner des connecteurs de transition Cu-al et réduction
Sélectionnez les connecteurs bimétalliques selon la connexion cuivre-aluminium requise, la taille des conducteurs et la structure d’installation.
| Exigence de connexion |
Série de produits à critiquer |
Facteurs clés de sélection |
| Câble aluminium vers câble cuivre |
GTL / connecteur de transition adapté |
Taille du conducteur Al, taille du conducteur cu et dimensions de transition. |
| Différentes sections transversales de conducteurs |
BCRL |
Les deux tailles de conducteurs, réduisant la géométrie et la compatibilité de compression. |
| Conducteur aluminium vers borne de type broche |
PBL-A / PBL-B |
Taille du conducteur, diamètre de la broche, longueur de la broche et dimensions d’acceptation des bornes. |
| Conducteur vers terminal de type tige |
DSL |
Géométrie de la tige, interface terminale d’équipement et dimensions du conducteur. |
| Autre connexion Cu-Al spécifiée |
Connecteur CAU / modèle spécifique |
Dessin de connexion, matériaux, dimensions et méthode d’installation. |
Pour les connecteurs de câbles en cuivre-aluminium, ne sélectionnez pas un produit utilisant une seule taille de câble. Vérifiez toujours à la fois les interfaces de connexion et la construction du conducteur.
Pour les assemblages cuivre-cuivre, voirConnecteurs de câbles en cuivre. Pour les connexions aluminium-aluminium, explorezConnecteurs de câbles en aluminium.
Méthodes de liaison cuivre-aluminium et construction des connecteurs
L’interface cuivre-aluminium est une caractéristique importante des connecteurs bimétalliques à compression. Le processus de collage, la géométrie de transition et la protection des contacts doivent correspondre aux spécifications du produit.
| Caractéristiques de construction |
Exigence technique |
| Interface cuivre-aluminium |
Confirmez la structure de transition et la méthode d’assemblage pour la série de connecteurs sélectionnée. |
| Méthode de liaison |
Vérifiez si le modèle spécifié utilise le soudage par friction ou un autre procédé de collage approuvé. |
| Géométrie de transition |
Vérifiez les deux extrémités de connexion et la section de transition par rapport au dessin. |
| Barrière centrale / Arrêt d’huile |
Confirmez la présence et la fonction d’une barrière ou d’une structure de blocage lorsque nécessaire. |
| Structure réductrice |
Vérifiez la taille conducteur-taille et les dimensions internes de la connexion. |
| Construction de goupilles / tige |
Ajustez les dimensions de la broche ou de la tige à l’interface du terminal d’équipement. |
| Qualité de liaison |
Demandez la documentation d’inspection ou de test applicable pour le produit spécifié. |
Pour les projets nécessitant des connecteurs bimétalliques soudés par friction, spécifiez la méthode de collage dans la RFQ. Le procédé de fabrication disponible et les preuves techniques doivent être confirmés pour chaque modèle.
Matériaux cuivre-aluminium et protection contre la corrosion
Les connecteurs Cu-Al permettent d’assurer une transition conçue entre des points de connexion compatibles en cuivre et en aluminium. Le choix des matériaux et la protection des contacts sont importants car un contact direct entre des métaux dissemblables peut contribuer à la corrosion galvanique dans certaines conditions.
| Matériau / Objet de protection |
Considérations de sélection |
| Matériau cuivré |
Spécifiez la qualité cuivrée et les propriétés du matériau requises. |
| Matériau aluminium |
Confirmez la qualité de l’aluminium, la compatibilité des conducteurs et les exigences en matériaux. |
| Cu-Al Transition Interface |
Examinez la structure de liaison et la compatibilité des applications. |
| Protection contre l’oxydation |
Suivez la procédure approuvée de préparation et de connexion des conducteurs en aluminium. |
| Composé de jointage |
Confirmez si un composé de contact est fourni pour le modèle spécifié. |
| Finition de surface |
Vérifiez la finition requise et la configuration du produit disponible. |
| Conditions environnementales |
Prenez en compte l’humidité, l’exposition à la corrosion et la protection offerte par l’installation complète. |
Le composé de contact, le traitement de surface et la méthode de collage sont des exigences spécifiques à chaque modèle. Les clients doivent identifier toute spécification spéciale de protection contre la corrosion avant de commander des connecteurs de câbles bimétalliques.
Sertissage et exigences d’installation des connecteurs bimétalliques
Pour les assemblages de câbles Cu-Al de type compression, les exigences d’installation peuvent varier entre les extrémités de connexion en aluminium et en cuivre. Utilisez le système de sertissage spécifié pour la conception réelle du connecteur.
| Élément d’installation |
Côté aluminium |
Côté cuivre |
| Matériau du conducteur |
Confirmez la construction du matériau aluminium et du conducteur. |
Confirmez la construction du matériau cuivré et du conducteur. |
| Taille du chef d’orchestre |
Vérifiez la cuisinière conductrice en aluminium approuvée. |
Vérifiez la portée des conducteurs en cuivre approuvée. |
| Préparation du chef d’orchestre |
Suivez les instructions spécifiées de décapage et de gestion des oxydes. |
Suivez les instructions spécifiées pour le démontage et la préparation du conducteur. |
| Profondeur d’insertion |
Utilisez la dimension d’insertion du conducteur approuvée. |
Utilisez la dimension d’insertion du conducteur approuvée. |
| Outil de sertissage |
Utilisez l’outil compatible et la matrice pour le côté aluminium. |
Utilisez l’outil compatible et la matrice du côté cuivre. |
| Séquence de sertissage |
Suivez les instructions spécifiques à la position et à la compression du modèle. |
Suivez les instructions spécifiques à la position et à la compression du modèle. |
| Inspection |
Vérifiez la connexion terminée par rapport aux exigences d’installation. |
Vérifiez la connexion terminée par rapport aux exigences d’installation. |
Pour les connecteurs PBL-A, PBL-B et DSL, vérifiez également les dimensions des bornes d’équipement et les exigences de fixation applicables. Les connecteurs broches et tiges ne doivent pas être installés en utilisant des hypothèses destinées aux connecteurs de câble traversants.
Applications des connecteurs bimétalliques
Les connecteurs de câbles bimétalliques WISETREE peuvent être évalués selon les besoins de transition cuivre-aluminium dans la distribution électrique et les systèmes électriques industriels.
| Application |
Exigence de connexion |
Focus de sélection |
| Assemblage de câbles de distribution électrique |
Transition entre des conducteurs compatibles en aluminium et cuivre. |
Dimensions du conducteur et structure du connecteur. |
| Connexions de transformateur |
Connexion du conducteur vers des bornes d’équipement appropriées. |
Goupille, tige ou autre géométrie terminouse spécifiée. |
| Connexions à l’équipement de commutation |
Connexions de transition au sein d’équipements électriques compatibles. |
Interface d’équipement, taille du conducteur et espace d’installation. |
| Installations de sous-stations |
Connexions Cu-Al selon les spécifications du projet. |
Exigences électriques, normes applicables et documentation. |
| Systèmes électriques industriels |
Transition entre conducteur ou connexion d’équipement. |
Dimensions des connecteurs et compatibilité d’installation. |
| Réparation et extension de câbles |
Connexion entre câbles de différents matériaux ou tailles. |
Compatibilité des conducteurs et conception complète des joints. |
Pour la terminaison de câbles en aluminium vers des paumes plates d’équipement ou des bornes boulonnées, voir notreErgots bimétalliques. Pour les assemblages conducteurs boulonnés, explorezConnecteurs de câbles mécaniques.
Connecteurs bimétalliques personnalisés et fabrication OEM
WISETREE prend en charge les commandes standard de connecteurs bimétalliques et les demandes personnalisées de connecteurs Cu-Al basées sur les plans produit, les spécifications des conducteurs et les exigences d’application. Les dimensions non standard peuvent être évaluées selon la faisabilité de fabrication.
| Objet de personnalisation |
Disponibilité / Portée |
Informations requises |
| Série de catalogues |
Standard :séries CAU, BCRL, DSL, PBL-A, PBL-B et GTL. |
Modèle et quantité. |
| Taille du conducteur en aluminium |
Personnalisé :Dimensions spéciales du conducteur sujettes à évaluation. |
Taille et construction du conducteur en AL. |
| Taille du conducteur en cuivre |
Personnalisé :Dimensions particulières côté cuivre soumises à évaluation. |
Taille du conducteur cu ou dimensions du terminal. |
| Longueur du connecteur |
Personnalisé :Longueur totale ou de connexion non standard. |
Dessin et tolérances. |
| Diamètres des connecteurs |
Personnalisé :Diamètres spéciaux à l’intérieur et à l’extérieur. |
Dessin dimensionnel. |
| Qualité des matériaux |
Optionnel / Personnalisé :Les grades spécifiés en cuivre ou aluminium sont soumis à examen. |
Spécifications des matériaux. |
| Transition Structure |
Personnalisé :Géométrie de connexion spéciale ou combinaison de tailles. |
Exigences de dessin produit et d’application. |
| Dimensions de la goupille / tige |
Personnalisé :Dimensions spéciales de connexion d’équipement. |
Dessin de l’interface terminale. |
| Surface / Contact Protection |
Optionnel :Exigences spécifiques de finition ou de composition sujettes à confirmation. |
Exigences techniques. |
| Marquage et emballage |
Optionnel :Identification du client, étiquettes et emballages. |
Illustrations et quantité de commande. |
La norme fait référence aux séries de produits existantes dans le catalogue. Les articles optionnels et personnalisés nécessitent une confirmation de la faisabilité technique, de la disponibilité des matériaux et des conditions d’achat.
Pour les connecteurs bimétalliques OEM, soumettez votre dessin, les spécifications des conducteurs en aluminium et cuivre, les dimensions requises, la norme applicable ainsi que la quantité annuelle estimée ou en lot.
Contrôle qualité et normes applicables
WISETREE inspecte les produits avant l’expédition. Pour les connecteurs de compression bimétallique, les exigences supplémentaires du projet doivent être vérifiées par rapport au modèle sélectionné et à la documentation disponible pour les supports.
| Inspection / Élément technique |
Focus sur la vérification |
| Vérification des matériaux |
Spécifications de matériaux cuivre et aluminium. |
| Inspection dimensionnelle |
Longueur du connecteur, dimensions de l’alésage, géométrie de transition et tolérances. |
| Interface de liaison |
Exigences spécifiques au modèle pour la liaison cuivre-aluminium. |
| Surface Inspection |
Défauts visibles, meules et état de surface spécifié. |
| Performance électrique |
Exigences applicables pour les tests de résistance électrique ou de hausse de température. |
| Performance mécanique |
Intégrité de connexion spécifiée ou exigences de test mécanique. |
| Identification du produit |
Modèle, dimensions, marquages et traçabilité des ordres. |
Normes :Selon la conception et l’application du produit, les projets peuvent spécifier les parties pertinentes de la série IEC 61238 ou d’autres normes applicables. La conformité doit être confirmée pour le modèle individuel de connecteur bimétallique, l’édition standard applicable et le périmètre d’essai.
Les clients nécessitant des certificats de matériaux, des rapports d’essais électriques ou des enregistrements d’inspection dimensionnelle doivent identifier ces documents dans la RFQ. La certification de gestion qualité au niveau de l’entreprise n’établit pas automatiquement la conformité au niveau du produit.
MOQ, Échantillons, délais de livraison et emballage
WISETREE fournit des connecteurs bimétalliques pour les distributeurs, les fabricants d’équipements électriques industriels et les achats de projets. Les conditions d’achat dépendent de la série de produits, de la quantité de commande et des exigences de personnalisation.
| Article d’approvisionnement |
Informations sur l’approvisionnement |
| Modèles standards |
CAU, BCRL, DSL, PBL-A, PBL-B et GTL. |
| Standard MOQ |
Confirmé par le modèle du produit et la quantité requise. |
| MOQ personnalisé |
Confirmé selon les exigences de fabrication. |
| Échantillons standards |
Les échantillons peuvent être fournis sans frais d’échantillonnage, sous réserve de disponibilité et d’expédition. |
| Échantillons personnalisés |
Des échantillons personnalisés spéciaux peuvent nécessiter des frais d’échantillonnage. |
| Délai d’exécution de l’exemple |
Confirmé selon les exigences du modèle et de l’échantillon. |
| Délai de production en vrac |
Confirmé selon la quantité de commande et les exigences de production. |
| Emballage standard |
L’emballage du produit et la quantité de carton confirmés pour le modèle sélectionné. |
| Emballage OEM |
Les étiquettes clients et les exigences d’emballage peuvent être évaluées. |
| Documents techniques |
Dessins disponibles et informations spécifiques au produit fournis sur demande. |
Pour les commandes en gros, indiquez les modèles de connecteurs bimétalliques requis, les quantités, la destination de livraison ainsi que toute exigence technique ou d’emballage particulière.
Questions fréquemment posées sur les connecteurs bimétalliques
Quelle est la différence entre les connecteurs bimétalliques GTL, BCRL, CAU, PBL et DSL ?
GTL est une série de connecteurs de transition cuivre-aluminium, tandis que BCRL est destiné à réduire les besoins de connexion. PBL-A et PBL-B sont des produits à broches, et le DSL est un connecteur à tige. Le CAU doit être sélectionné selon son dessin de connexion spécifique au modèle. Comparez les dimensions des conducteurs, la géométrie de la connexion et les exigences d’installation avant de commander.
Comment choisir un connecteur bimétallique pour câbles en cuivre et aluminium ?
Spécifiez la taille du conducteur en aluminium, la taille du conducteur en cuivre, la construction du conducteur et le type de connexion. Vérifiez ensuite les dimensions du connecteur et la méthode d’installation approuvée. Les deux extrémités de connexion doivent être compatibles avec le modèle sélectionné.
Les connecteurs réducteurs bimétalliques peuvent-ils relier différentes tailles de conducteurs ?
Oui, les produits de type réduit comme le BCRL sont destinés à des configurations de connexion de taille inégale spécifiées. La combinaison exacte de la taille des conducteurs doit correspondre à la spécification approuvée du connecteur. Indiquez les deux tailles de conducteurs lors de la demande d’un modèle.
Quelle est la différence entre les connecteurs bimétalliques PBL-A et PBL-B ?
PBL-A et PBL-B sont des séries de connecteurs distinctes de type broche. Leur adéquation dépend de la géométrie des broches, des dimensions de connexion du conducteur et de l’interface du terminal de l’équipement. Comparez les plans de produit correspondants plutôt que de supposer que les deux séries sont interchangeables.
Les connecteurs cuivre-aluminium de WISETREE sont-ils soudés par friction ?
Le processus de collage doit être confirmé pour le modèle sélectionné. Si votre projet nécessite spécifiquement des connecteurs bimétalliques soudés par friction, incluez cette exigence dans votre demande afin que la conception applicable et les informations techniques à l’appui puissent être examinées.
Les connecteurs bimétalliques nécessitent-ils un composé de jointure ?
Les exigences pour le composé de jointage dépendent de la conception du connecteur, du matériau du conducteur et de la procédure d’installation approuvée. Vérifiez si le modèle sélectionné est fourni avec un composé de contact ou nécessite une préparation séparée des contacts.
Quels outils de sertissage sont nécessaires pour les connecteurs Cu-Al ?
Le choix de l’outil et du puce dépend du modèle de connecteur et des tailles des conducteurs. Les exigences de compression peuvent varier entre les extrémités de connexion en aluminium et en cuivre. Utilisez le système d’installation spécifié pour la combinaison réelle du connecteur et du conducteur.
WISETREE peut-elle fabriquer des connecteurs bimétalliques personnalisés ?
Oui. WISETREE accepte les demandes de connecteurs bimétalliques personnalisés basées sur des plans et des spécifications techniques. Les clients peuvent demander l’évaluation de dimensions spéciales, de combinaisons de taille de conducteurs, de géométrie de broches ou de tige et d’autres exigences spécifiques à l’application.
Quel est le MOQ et le délai de livraison des connecteurs bimétalliques ?
Le MOQ et les délais de livraison dépendent de la série de produits sélectionnée, de la quantité et des exigences de personnalisation. Fournissez les modèles requis et le volume estimé des commandes pour obtenir les détails d’achat et un devis.
Demandez un devis pour un connecteur bimétallique
Vous cherchez un fabricant de connecteurs bimétalliques pour les connexions de câbles cuibre-aluminium, les joints de réduction de câbles ou les applications de terminaux d’équipement ? WISETREE fournit des connecteurs bimétalliques CAU, BCRL, DSL, PBL-A, PBL-B et GTL et prend en charge les demandes personnalisées de connecteurs Cu-Al.
Envoyez-nous votre modèle de produit, les tailles des conducteurs en aluminium et cuivre, le type de connexion, les dimensions requises, les spécifications techniques applicables et la quantité de commande. Pour des connecteurs bimétalliques personnalisés, joignez un dessin technique ou un échantillon de référence afin de nous aider à évaluer vos besoins et à préparer un devis.
Besoin de connecteurs bimétalliques personnalisés ou standards ?
Contactez WISETREE pour les spécifications des connecteurs Cu-Al, la sélection des modèles GTL et PBL, les dimensions personnalisées, les échantillons et les devis d’achat en gros. Partagez la taille de vos conducteurs ou les plans techniques pour commencer.
Demandez un devis pour un connecteur bimétallique →
