Cosses de câble mécaniques pour terminaison de câble flexible

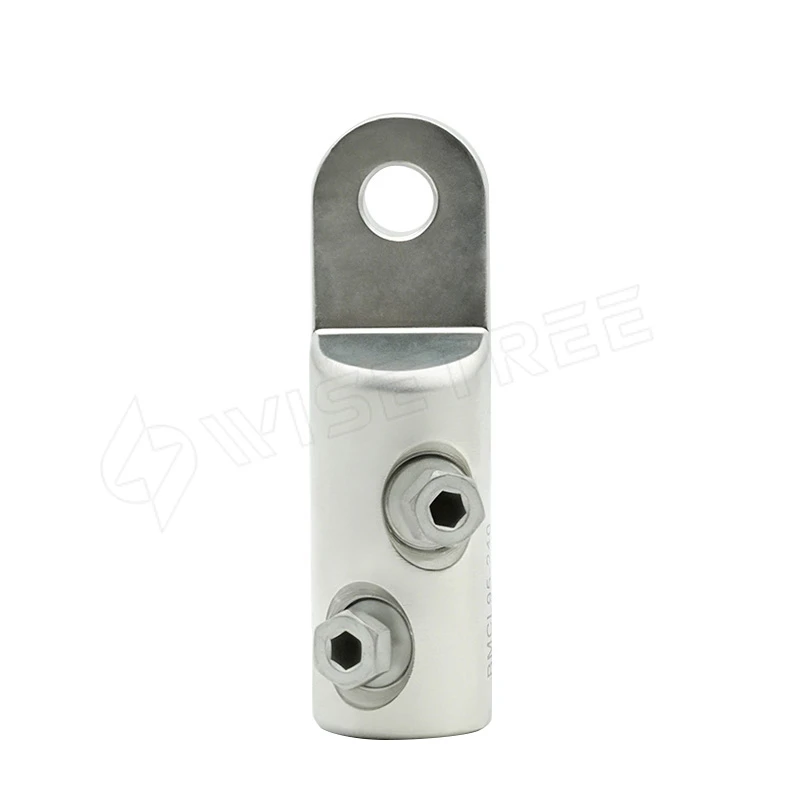

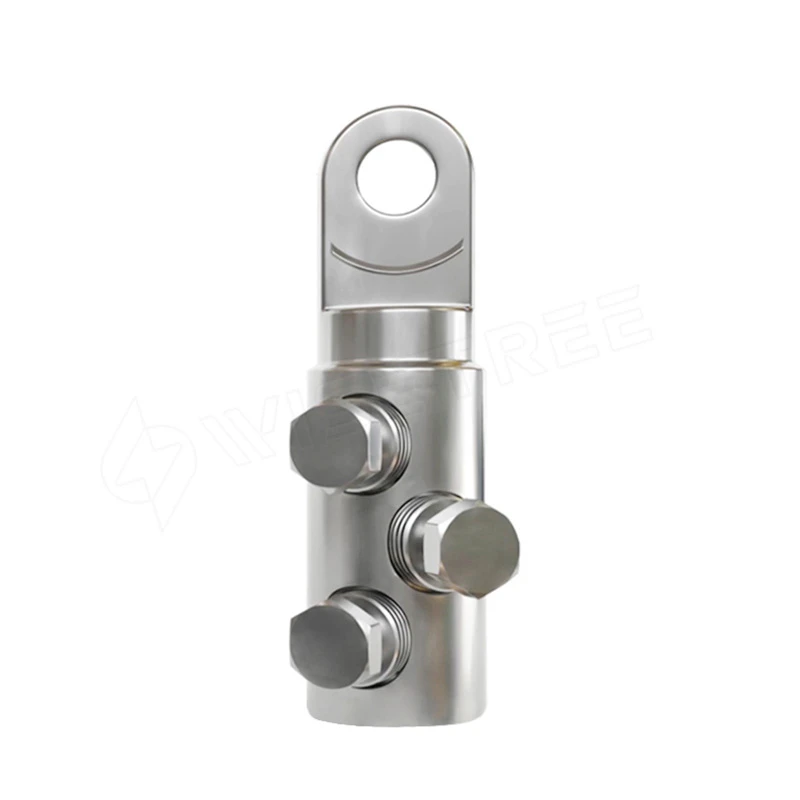

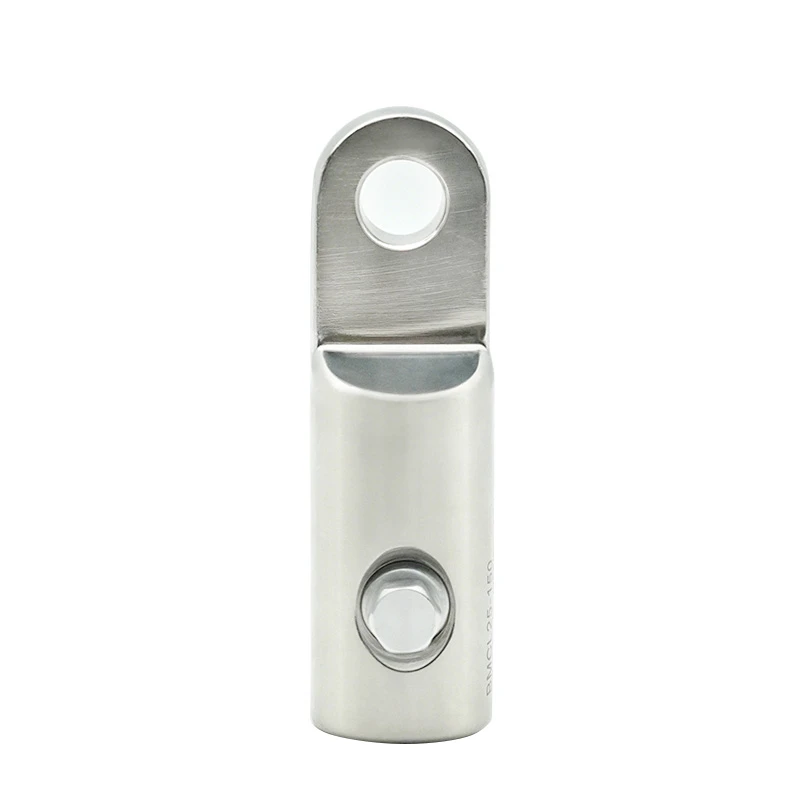

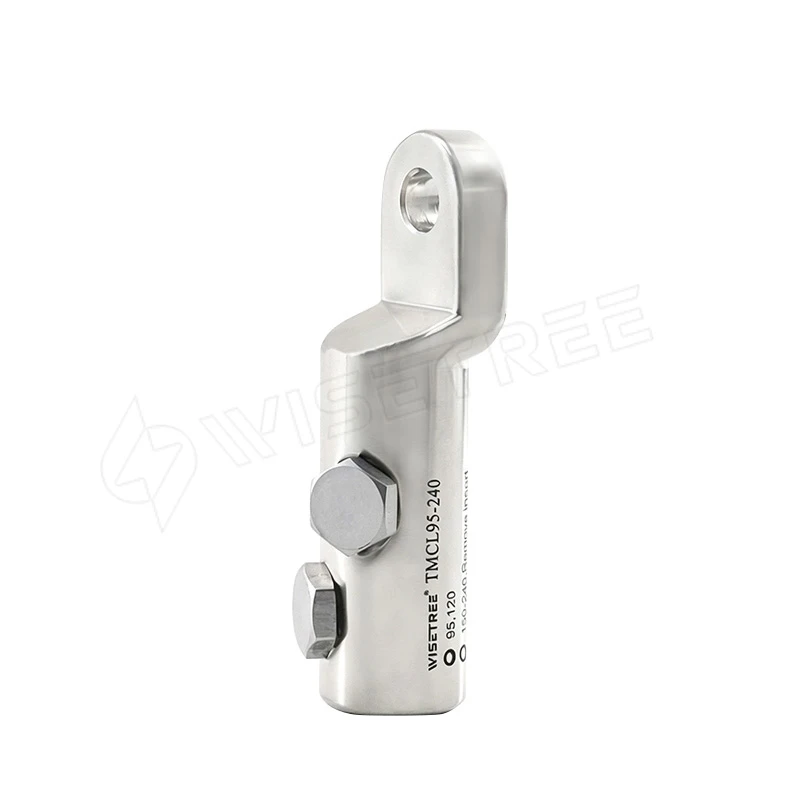

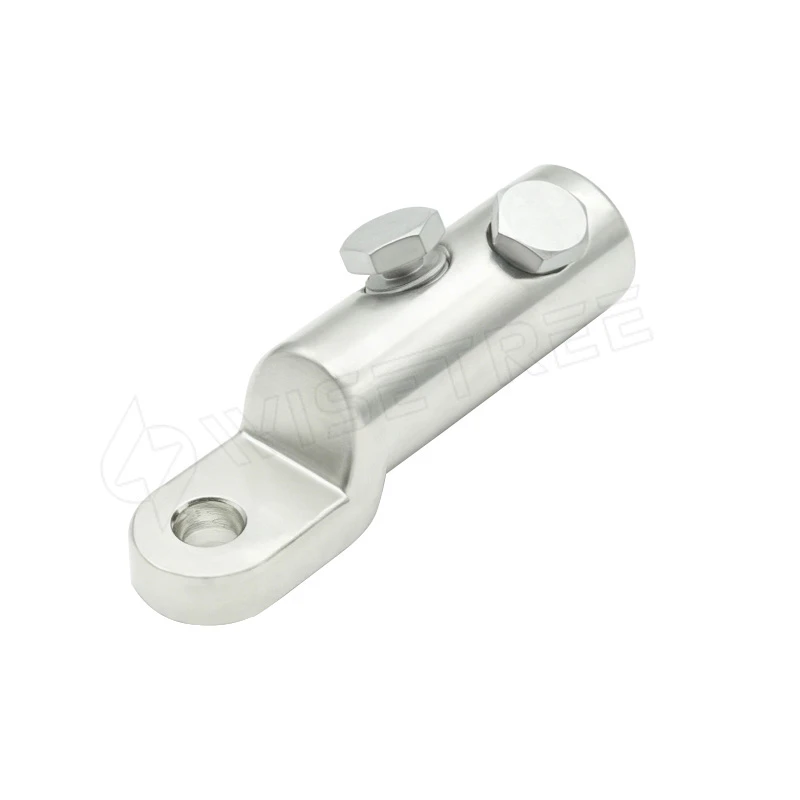

WISETREE fournit des cosses de câble mécaniques pour la terminaison des câbles dans les appareillages de commutation, les transformateurs, les équipements de distribution d'énergie et les systèmes électriques industriels. La gamme actuelle comprend des modèles de boulons mécaniques et de boulons de cisaillement tels que BMLC, BMCL, BMCL-N, BMCL-A, TMCL et d'autres configurations pour différentes gammes de conducteurs et interfaces d'équipement.

Contrairement aux cosses à compression conventionnelles, les cosses mécaniques créent la connexion des conducteurs à travers une structure boulonnée. Les conceptions sélectionnées peuvent également couvrir une gamme de conducteurs définie, réduisant ainsi le besoin de faire correspondre chaque section de câble avec une cosse de compression et une matrice de sertissage séparées.

Sélectionnez le modèle correct en fonction du matériau du conducteur, de la gamme de conducteurs, de la construction du conducteur, de la configuration des boulons, du trou de goujon, de l'interface de l'équipement et des exigences de l'application.

Pour les produits de terminaison à sertir conventionnels, parcourez notre gamme complèteCosses de câble, y comprisCosses de câble en cuivre, Cosses de câble en aluminiumetCosses de câble bimétalliques.

Quand choisir une cosse de câble mécanique

Les cosses de câble mécaniques conviennent lorsque les spécifications d'installation ou de projet nécessitent une terminaison de câble boulonnée plutôt qu'une connexion à compression conventionnelle.

Ils sont particulièrement utiles lorsqu’une ou plusieurs des conditions suivantes s’appliquent :

• Une plage de conducteurs définie doit être couverte par une seule conception de cosse

• L'installation mécanique ou par boulons de cisaillement est spécifiée

• Les matrices de compression dédiées ne sont pas préférées pour l'installation sur le terrain

• Différentes tailles de câbles sont utilisées dans le même projet

• La compatibilité des conducteurs en cuivre ou en aluminium doit être prise en compte

• L'installation s'effectue dans des systèmes d'appareillage de commutation, de transformateur ou d'accessoires de câble

• Les dimensions côté équipement nécessitent une configuration spécifique de paume ou de trou de goujon

Ne sélectionnez pas une cosse mécanique uniquement parce que sa gamme de conducteurs inclut la taille de votre câble. Confirmez également le matériau du conducteur, la construction du conducteur et l'interface côté équipement.

Types de cosses de câble mécaniques

WISETREE propose plusieurs configurations de cosses de câble mécaniques pour différentes exigences d'installation.

Cosses de câble mécaniques standard

Les cosses mécaniques standard utilisent une connexion boulonnée pour fixer le conducteur.

Confirmez :

• Matériau conducteur

• Plage de conducteurs minimale et maximale

• Nombre de boulons

• Dimensions des boulons

• Trou de goujon

• Dimensions de la paume

La procédure d'installation exacte dépend de la série de produits sélectionnée.

Cosses de câble à boulon de cisaillement

Les cosses de câble à boulons de cisaillement utilisent des boulons conçus pour fonctionner selon la méthode d'installation spécifiée pour le produit individuel.

La gamme actuelle de WISETREE comprend plusieurs cosses mécaniques avec des configurations de boulons de cisaillement.

Pour la correspondance des produits, confirmez :

• Gamme de conducteurs

• Matériau conducteur

• Nombre de boulons de cisaillement

• Taille de la tête de boulon

• Dimensions côté équipement

• Exigences d'installation

N'appliquez pas une procédure d'installation par boulons de cisaillement à chaque série de produits. Utilisez les informations techniques fournies pour le modèle spécifique.

Guide de sélection des cosses de câble mécaniques

Utilisez ce tableau pour la sélection initiale. Confirmez le produit final par rapport aux spécifications du modèle individuel.

Spécifications clés pour la sélection des cosses de câble mécaniques

Utilisez les informations suivantes lorsque vous comparez des séries de produits ou préparez une demande de prix.

Boulon mécanique standard par rapport à la cosse de boulon de cisaillement

Les cosses de câbles à boulons mécaniques et à boulons de cisaillement utilisent différentes approches d'installation.

Sélectionnez la conception du boulon en fonction du système de câble et des exigences d'installation.

Ne pas appliquer de valeurs de couple ou de séquences d'installation d'une famille de produits à une autre sans vérifier la documentation technique applicable.

Cosses de câble mécaniques ou à compression

Des cosses mécaniques et à compression peuvent toutes deux être utilisées pour la terminaison des câbles, mais leur logique de sélection est différente.

Si votre projet utilise une terminaison à compression conventionnelle en cuivre, voirCosses de câble en cuivre.

Pour les terminaisons à compression en aluminium, voirCosses de câble en aluminium.

Pour la terminaison d'un conducteur en aluminium sur un point de connexion en cuivre, consultezCosses de câble bimétalliques.

Cosses de câbles mécaniques personnalisées

Les conceptions de cosses mécaniques standard ne s’adaptent pas à toutes les gammes de conducteurs ou interfaces d’équipement.

WISETREE peut examiner les exigences en matière de cosses de câble mécaniques spécifiques au projet en fonction de la faisabilité de la fabrication.

• Gamme de conducteurs

• Dimensions du corps

• Largeur de la paume

• Épaisseur de la paume

• Trou de goujon

• Longueur totale

• Nombre de boulons

• Type de boulon

• Dimensions de la tête de boulon

• Configuration à boulons de cisaillement

• Insérer une configuration

• Exigence matérielle

• Exigence de surface

• Marquage du produit

• Emballage

Pour une évaluation personnalisée, envoyez :

• Spécification du conducteur

• Plage de conducteurs requise

• Dimensions des bornes d'équipement

• Méthode d'installation

• Dessin ou échantillon

• Quantité estimée

Si aucun dessin formel n’est disponible, fournissez des dimensions claires et des informations sur l’application pour un examen initial.

Applications typiques

Les cosses de câble mécaniques peuvent être utilisées pour la terminaison des câbles dans des applications telles que :

• Appareillage de commutation

• Transformateurs

• Équipement de distribution d'énergie

• Systèmes d'accessoires pour câbles

• Sous-stations

• Équipement électrique industriel

• Distribution d’énergie renouvelable

• Infrastructures de services publics

• Installations électriques intérieures et extérieures

L'application réelle et l'adéquation de la tension dépendent de la série de produits sélectionnée.

Pour l’assemblage mécanique conducteur à conducteur, consultezConnecteurs de câbles mécaniques.

Pour les produits de connexion électrique associés, visitezTerminaux et connecteurs.

Foire aux questions

Quelle est la différence entre une cosse de câble mécanique et une cosse de câble à compression ?

Une cosse de câble mécanique sécurise le conducteur avec des boulons ou des boulons de cisaillement. Une cosse de compression est sertie sur le conducteur à l'aide d'un outil et d'une matrice compatibles. Sélectionnez la méthode de connexion en fonction du système de câble et des exigences d'installation du projet.

Comment sélectionner la bonne gamme de conducteurs pour une cosse mécanique ?

Confirmez la taille réelle du câble et comparez-la avec la plage de conducteurs minimale et maximale de la cosse mécanique spécifique. Vérifiez également le matériau et la construction du conducteur avant de sélectionner un modèle.

Une cosse de câble mécanique peut-elle s'adapter à plusieurs tailles de câbles ?

Certaines conceptions de cosses mécaniques couvrent une plage de conducteurs définie. La gamme exacte dépend de la série de produits spécifique. Confirmez que chaque taille de câble que vous avez l'intention d'utiliser se situe dans la plage compatible.

Les cosses de câble mécaniques peuvent-elles être utilisées avec des conducteurs en cuivre et en aluminium ?

La compatibilité dépend de la série de produits spécifique. Ne supposez pas une compatibilité universelle Cu/Al. Confirmez le matériau conducteur par rapport aux informations techniques du modèle sélectionné.

Qu'est-ce qu'une cosse de câble à boulon de cisaillement ?

Une cosse de câble à boulon de cisaillement utilise une conception de boulon destinée à être installée selon la procédure de cisaillement spécifiée. La gamme de conducteurs, la conception des boulons et la méthode d'installation doivent être confirmées pour chaque produit individuel.

Comment sélectionner le bon nombre de boulons de cisaillement ?

La quantité de boulons est déterminée par la conception du produit et la gamme de conducteurs. Sélectionnez la cosse mécanique en fonction de sa plage de conducteurs spécifiée plutôt que de choisir la quantité de boulons indépendamment.

Les cosses de câble mécaniques nécessitent-elles des outils de sertissage ?

Les cosses de câble mécaniques n'utilisent pas le processus conventionnel de sertissage des cosses par compression. Ils nécessitent les outils d'installation mécanique spécifiés pour la conception des boulons ou des boulons de cisaillement.

Les dimensions des cosses de câble mécaniques et les configurations de boulons peuvent-elles être personnalisées ?

Les dimensions et configurations de connexion spécifiques au projet peuvent être revues en fonction de la faisabilité de fabrication. Envoyez la gamme de conducteurs, les dimensions côté équipement, les exigences en matière de boulons, le dessin et la quantité estimée pour évaluation.

Envoyez vos spécifications de cosses de câble mécaniques

Si vous connaissez déjà le modèle requis, envoyez la série de produits, la taille du conducteur et la quantité pour un devis.

Si vous comparez toujours BMCL, BMLC, TMCL ou d'autres options de cosses mécaniques, fournissez votrematériau du conducteur, taille réelle du câble, plage de conducteurs requise, type de boulon, taille du goujon et application.

Pour les connexions spécifiques à l'équipement ou non standard, joignez un dessin ou un échantillon de référence.

Contacter WISETREEpour demander des spécifications de cosses de câble mécaniques, des échantillons ou un devis.
